ما هو الفرق بين Hybrid DVR و Tribrid
DVR و Analog DVR
إعداد طلحة أبورحيم
تتنوع
التكنولوجيا المستخدمة في تسجيل أنظمة كاميرات المراقبة فهناك على سبيل المثال
Analog و HD-CVI و IP Network
Analog
DVRs : يسجل بدقة تصل إلى 960H ، و تتصل به الكاميرات
مباشرة بمقبس BNC عن طريق كيبل coax
HD-CVI
DVRs : يسجل بدقة تصل إلى 1080p و تتصل به الكاميرات مباشرة
بمقبس BNC عن طريق كيبل coax
حيث يعتبر
الإختيار الأمثل لترقية نظام المراقبة إلى التسجيل بدقة عالية الوضوح دون الحاجة
إلى تكلفة عالية لتأسيس كيبلات Ethernet
IP
Network Video Recorders (NVR) : يسجل بدقة تصل إلى 12MP و تتصل به الكاميرات مباشرة بواسطة كيبل الشبكة Ethernet
Cable (CAT5/6)
هناك بعض مسجلات
DVRs الحديثة لديها القدرة على دمج نوعان إثنان أو الثلاثة معا من هذه التكنولوجيا في جهاز واحد وهذا هو محور مقالتنا .
بداية سنقوم
بالشرح على المسجلات DVRsالتي
تسجل لغاية 32 كاميرا في جهاز واحد ، و المشار عليها بأحد الكلمات التالية:
- 16CH Hybrid DVR
- 16CH Tribrid DVR
- 32CH Analog DVR
جميع هذه
المسجلاتDVRs تتشابه في بينها من ناحية الشكل من الواجهة
الأمامية كما هو واضح في الصورة أدناه .
جهاز 16CH
Hybrid DVR :
هذا النوع
من الأجهزة المشار عليه بكلمة (Hybrid) يدعم نوعين إثنين من
تكنولوجيا مراقبة الكاميرات في جهاز تسجيل واحد وهما ( Analog و
IP).
(16 Analog & 16IP )يسجل لغاية 32 كاميرا -16CH Hybrid DVR
كما هو ملاحظ في الصورة أعلاه
هناك العديد من المقابس يتم
وصلها من خلال كيبل coax الموصول بـ
BNC
Connector
يحتوي الصف العلوي على 16 مدخل
للفيديو لكي يتم وصل كاميرات Analog بها ، ومن هنا جاءت سبب تسميتها ب 16CH DVR
و السؤال المتوقع أن يتبادر إلى
ذهنك ؟
هو : أين هي إذاً التوصيلات الخاصة
بكاميرات IP؟
لقد تم تخصيصها لتسجيل كاميرات IP ( بدقة 1080p ) حيث أن بعض الأنواع منها يتطلب إلى وصل كاميرات IP
بوحدة Switch ويشترط أن تكون في نفس الشبكة
التي عليها وحدة التسجيل DVR ، وستكون قادرة على
تسجيل وعرض 32 كاميرا .
والبعض الأخر لا يتطلب وجود جهاز Switch ، حيث سيتم توضيحه في المقالة ( جدول أنواع تكنولوجيا مسجلات NVR) .
جهاز 16CH
Tribrid :
هذا النوع
من الأجهزة المشار عليه بكلمة (Tribrid) يدعم التسجيل بكافة
أنواع التكنولوجيا
(analog, HD-CVI and IP) من خلال جهاز واحد .
16CH Tribrid DVR -
يستطيع أن يسجل لغاية 32 كاميرا (16 Analog /HD-CVI و 16 IP)
في الصورة
أعلاه ، تستطيع مشاهدة 16 مدخل فيديو كما هو الحال في جهازDVRs
Hybrid ، ويمكن لجميع المداخل توصيلها بكاميرات Analog فقط أو كاميرات HD-CVI
فقط ، أو توزيعهما بينهما ، ويتم التوصيل من خلال
كيبل coax بواسطة BNC Connector ، والكاميرات 16 الأخرى
ستكون مخصصة للـ IP ويتطلب ذلك
وحدة POE Switch كما
هو الحال في جهازDVRs Hybrid في الشرح السابق .
جهاز 16CH
Analog DVR
هذا
النوع من الأجهزة المشار عليه بـ (Analog Standalone) يسجل فقط كاميرات المراقبة
Analog (تصل
إلى 32) من خلال جهاز واحد .
32CH Analog DVR – يسجل 32 كاميرا
كما هو
مشاهد من خلال الصورة أعلاه أن هذا النوع من DVR يحتوي على 32 مدخل
فيديو ، وأنه يسجل لغاية 32 كاميرا كما هو الحال في النوعين السابقين (Hybrid,Tribrid) ، لكنها فقط تسجل من كاميرات analog
الجدول التالي يوضح توزيع القنوات
بحسب نوع تكنولوجيا أجهزة التسجيل :
عدد قنوات (Analog/HD/IP)
|
عدد قنوات (HD/IP)
|
عدد قنوات (Analog/IP)
|
عدد قنوات (HD)
|
عدد قنوات (Analog)
|
عدد القنوات
|
نوع
|
تكنولوجيا
|
-
|
-
|
-
|
-
|
4
|
4
|
Standalone
|
Analog DVRs
|
-
|
-
|
1/3
OR
2/2
|
-
|
4
|
4
|
Hybrid
|
Analog DVRs
|
-
|
-
|
-
|
-
|
8
|
8
|
Standalone
|
Analog DVRs
|
-
|
-
|
1/7
OR
2/6
|
-
|
8
|
8
|
Hybrid
|
Analog DVRs
|
-
|
1/3
OR
2/2
|
-
|
4
|
-
|
4
|
Hybrid
|
HDCVI DVRs
|
-
|
1/7
OR
2/7
|
-
|
8
|
-
|
8
|
Hybrid
|
HDCVI DVRs
|
-
|
1/15
OR
2/14
|
-
|
16
|
-
|
16
|
Hybrid
|
HDCVI DVRs
|
1/1/2
OR
2/1/1
OR
1/2/1
|
2/2
|
2/2
|
4
|
4
|
4
|
Tribrid
|
HDCVI DVRs
|
All
|
4/4
|
4/4
|
8
|
8
|
8
|
Tribrid
|
HDCVI DVRs
|
All
|
8/8
|
8/8
|
16
|
16
|
16
|
Tribrid
|
HDCVI DVRs
|
الجدول التالي يوضح أنواع
تكنولوجيا مسجلات NVR :
NVR (Network Video Recorder )
|
|

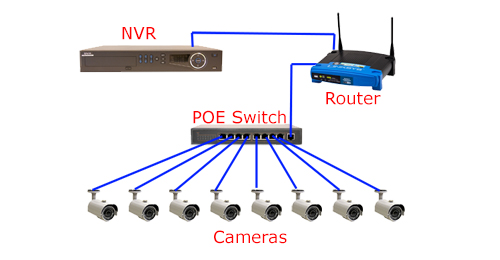

يتطلب هذا
النوع وجود POE Switch للإتصال بكاميرات IP كما هو موضح في الصورة
المرفقة أدناه
|
1 Port NVR :4/8/16/32/64
|
لا يتطلب هذا
النوع وجود POE Switch للإتصال بكاميرات IP لأنها متوفرة على نفس المسجل
NVR .
|
POE Port for all
Channel :4/8/16
|
الإختلاف الأساسي بين هذه المسجلات
DVRs
جميع
الأنواع السابقة من المسجلات DVRs تستطيع
التسجيل لغاية 32 كاميرا ، لكن الإختلاف الحقيقي بينهم هو القدرة على التسجيل
بوضوح عالي (TRUE HD 1080p Resolution) .
فجهاز Analog DVR يستطيع التسجيل بدقة وضوح تصل إلى 960H عبر كافة 32 قناة .
أما
جهازي Hybrid و Tribrid لديهما القدرة على التسجيل بوضوح يصل إلى 1080p مع بعض الإختلافات الموضح
أدناه :
- - جهاز Hybrid DVR يستطيع التسجيل لـ 16 كاميرا Analog بدقة وضوح 960H و 16 كاميرا IP بدقة وضوح 1080 p
- - جهاز DVR Tribrid
فقد حقق أفضل النتائج في التسجيل بدقة وضوح وصلت إلى 1080P على جميع القنوات لكاميرات 16HD-CVI
و 16 IP .
إن جميع
هذه الأنواع تشترك معا بقدرتها على تسجيل الصوت و التحكم بوحدات تستخدم مداخل
ومخارج أنظمة الإنذار .
كما أنه
يمكنها إستيعاب عدد يصل إلى 8 هارديسك ( وحدة تخزين القرص الصلب ) لتصل مساحة
التخزين المتاحة إلى 48TB .
الملخص :
عند
إختيارك لأي جهاز من هذه الأجهزة كن على ثقة تامة أنها على قدر عالي من الجودة
وسهولة التشغيل والإستخدام .
إذا كان
لديك نظام Analog DVR و ترغب بترقيته إلى TRUE HD و بتكلفة معقولة ، سيكون إختيارك لجهاز Tribrid
DVR هو الإختيار الأمثل لأنك ستبقي
على بعض الكاميرات Analog وستكون مستعدا لإضافة كاميرات HD وستبقي على نفس كايبلات coax و كيبلات Power بلا تبديل .
إذا كان
لديك أي استفسار عن الجهاز الذي يناسبك ، يمكنك التواصل مع مشرف صفحتنا بالفيس بوك
أو من خلال البريد الإلكتروني وسيقوم الفريق المختص بالرد عليكم في أسرع وقت ممكن
.
نتمنى أن
نكون قد وفقنا في الشرح و إيصال المعرفة.
مع تحيات
فريق
إدارة المحتوى
